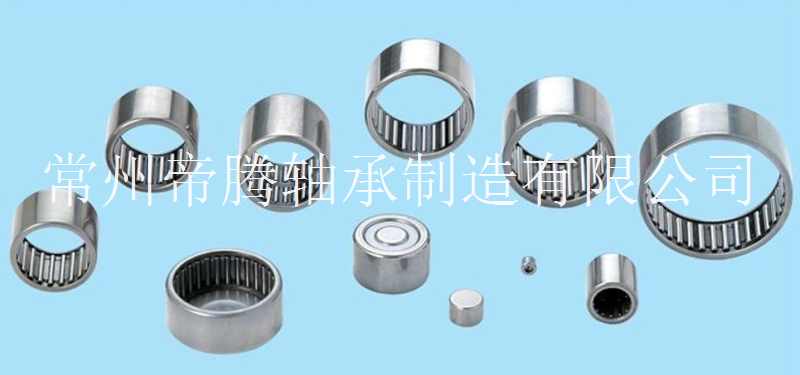

組合滾針軸承是由向心滾針軸承和推力軸承部件組合而成的一種軸承單元，具有結構緊湊、 形式多樣、適應性廣泛、體積小、易于安裝、旋轉精度高等優點，可在承受很高負荷的同時承受一定的軸向負荷。組合滾針軸承廣泛用于機床、冶金機械、紡織機械和印刷機械等各種機械設備，并可使機械系統設計更加緊湊靈巧。

組合滾針軸承的結構：

該類軸承由向心滾針軸承與推力滿裝球、或與推力球、或與推力圓柱滾子、或與角接觸球組合為一體，可承受單向或雙向軸向載荷，也可根據用戶特殊結構要求設計。

組合滾針軸承產品的精度標準：

尺寸公差和幾何精度按JB/T8877。

滾針直徑相互差在2μm，精度等級為G2級（國標GB309）。

無內圈軸承裝配前內切圓直徑符合公差等級F6。

軸承徑向游隙符合GB/T4604的0組規定值。

特殊精度等級按GB/T307.1。

組合滾針軸承的材料選擇標準：

滾針材料為GCr15軸承鋼，淬硬HRC60—65。

內外圈材料為GCr15軸承鋼，淬硬HRC61—65。

保持架材料為優質低碳鋼或增強尼龍。
